全鋁地面安裝解決方案
鋁型材地面支架系統采用鋁材，可安裝在混凝土地基或螺旋地樁上。適用于開闊的地面，條件允許也可以安裝在水泥平屋頂上。它是特點是重量輕，結構堅固，可回收材料。渤盛鋁型材地面支架出廠時已預裝，安裝時直接展開支架系統就可以安裝軌道組件等，現場安裝工序少，有效的提高安裝效率。
技術參數******抗風承載力：52m/s
******抗雪承載力：1.5KN/m2
跨距范圍：2.5-3.8m
系統安裝角度偏差：±2°
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
******抗雪承載力：1.5KN/m2
跨距范圍：2.5-3.8m
系統安裝角度偏差：±2°
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
性能參數安裝場地：平屋頂或者水平地面
主體材質：AL6005-TH
緊固件材質：SUS304
適用組件：有框或者無框
適用排布方式：縱排或者橫排
質保年限：10年
主體材質：AL6005-TH
緊固件材質：SUS304
適用組件：有框或者無框
適用排布方式：縱排或者橫排
質保年限：10年
產品特點
- 安裝便捷
精心設計的支架與組件無需在現場切割與焊接，現場安裝工序少，有效的提高安裝效率。 - 兼容性強
可調節支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。 - 安全可靠
支架系統采用的是優質的鋁合金和不銹鋼材質，有效的防止被腐蝕及氧化。產品可循環使用，減少對環境的污染。整體結構充分考慮到承重，抗風，抗雪，抗震等因素，并經過計算和測試，以保證安全可靠。
安裝說明
一、安裝鋁支架

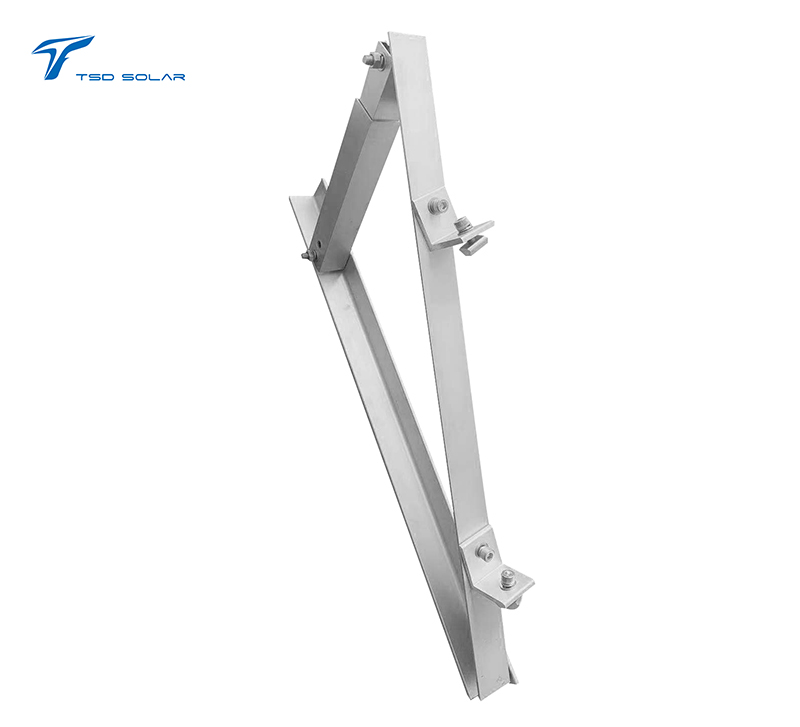

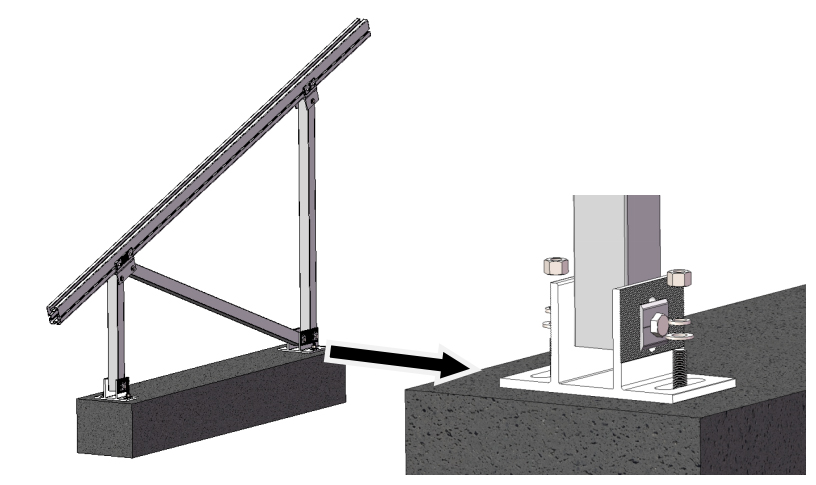

展開預組裝好的地面鋁支架，將支架安裝在預埋好螺栓的水泥基礎上，將整個單元內支架的對齊，并鎖緊螺栓。
二、安裝地面軌道

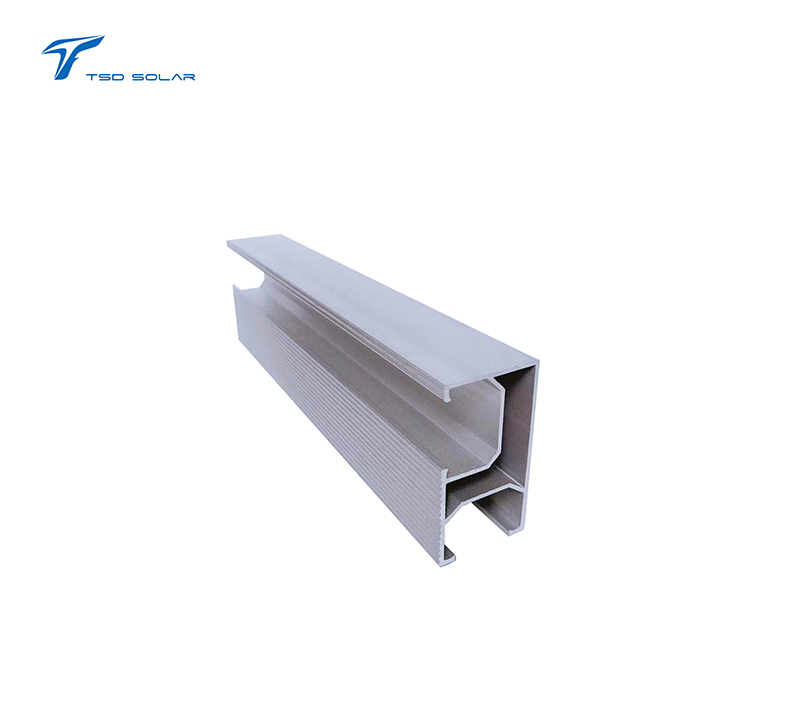

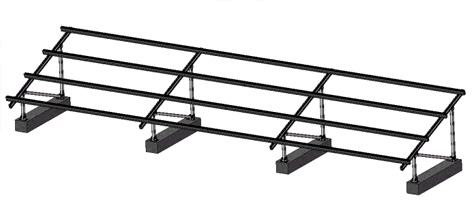

將地面軌道平鋪在鋁支架的縱梁上，調整好軌道的位置并用軌道壓塊固定在鋁支架上。如圖4、圖5。

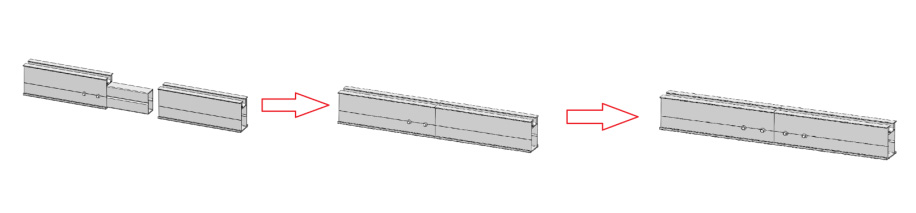

如果軌道長度是不夠，則要通過軌道連接件把多根軌道連接在一起。如圖6
三、安裝組件

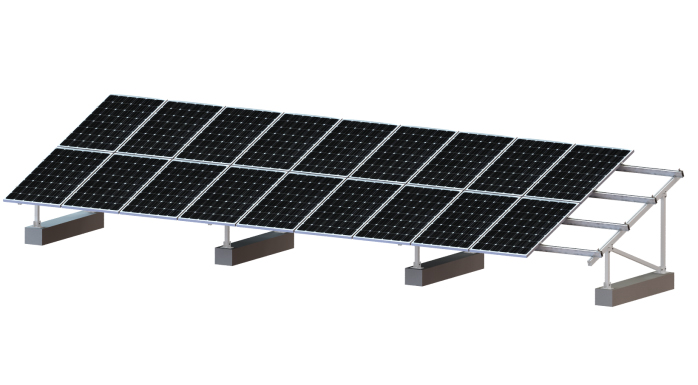

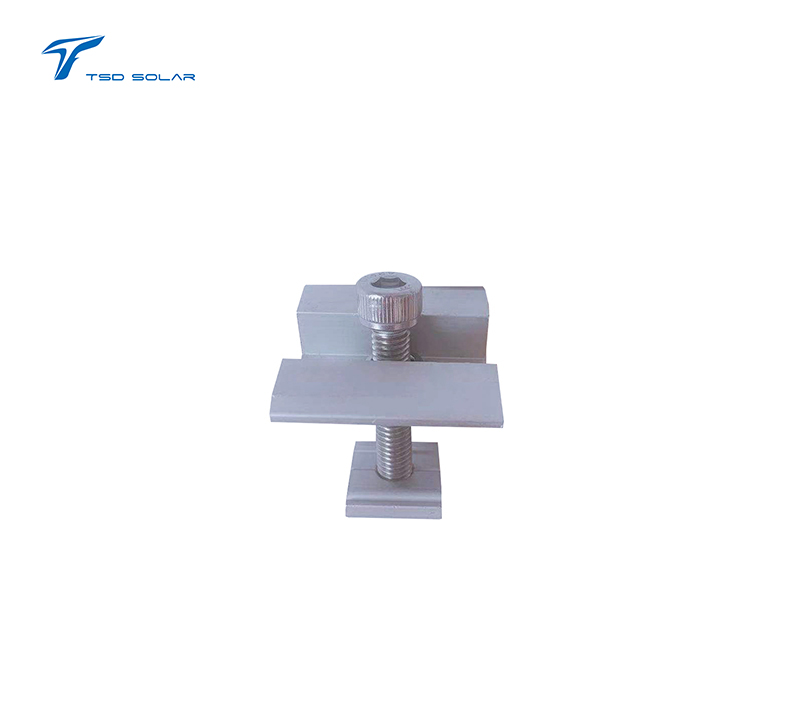

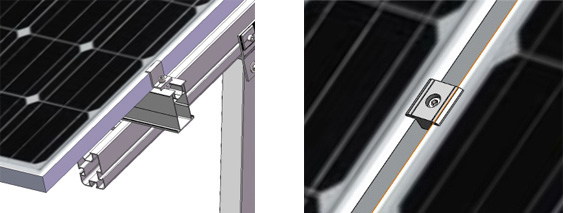

將組件平鋪在軌道上，調好尺寸，用側壓塊和中壓塊將組件固定。如圖7，圖8

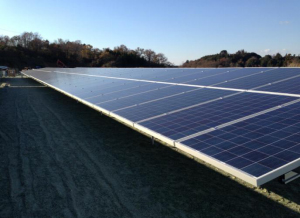

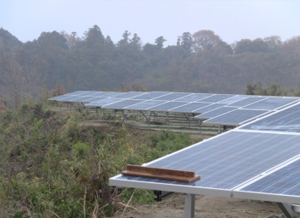

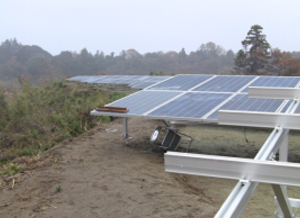

案例展示
